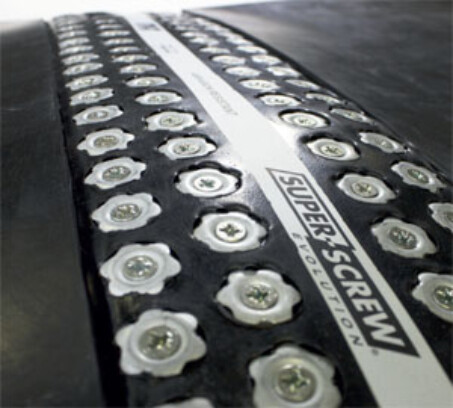

Гибкое привинчиваемое соединение MLT Super-Screw Evolution
SUPER-SCREW EVOLUTION, как и первоначальное соединение SUPER-SCREW, значительным образом сокращает время остановов. Данное соединение рассчитано на ленты с рабочим натяжением до 63Н/мм (с нагрузкой на разрыв при 630Н/мм). В наличии существуют модели с разным типом резины, со вставками из оцинкованной или нержавеющей стали.
Система привинчивания обеспечивает установку соединения SUPER-SCREW EVOLUTION вне зависимости от таких параметров, как: конфигурация конвейера, условия доступа, погодные условия, температура (от -30°C (-22°F) до 200°C (392°F) в верхней точке).
Специально разработанные винты-саморезы раздвигают нити ленты, не разрезая их. Размер винтов остается без изменений (идентичен размеру саморезов, используемых для SUPER-SCREW).
Преимущества:
• Совместимость со всеми типами очистителей (скребков)
• Совместимость с небольшими диаметрами намотки
• Значительная оптимизация производительности
• Простота в установке
• Герметичность, гибкость, при любой погоде
• Повышенное сопротивление растяжению
Сферы применения:
• Тяжелая промышленность
• Горно-добывающая и горно-перерабатывающая промышленность
• Цементные заводы
• Карьеры
Типы резины Super-Screw Evolution
SUPER-SCREW EVOLUTION позволяет выполнять стыковку конвейерных лент с учетом любой сферы применения, при учете любых Ваших требований. SUPER-SCREW EVOLUTION существует в комбинации разных материалов:
Антиабразивный тип
SUPER-SCREW EVOLUTION, из резины с высоким коэффициентом стойкости к абразивному износу 50 мм³, один из самых высоких показателей, отвечающий требованиям большинства применений.
Замедляющий пламя
SUPER-SCREW EVOLUTION может устанавливаться на ленты с покрытием, замедляющим пламя. Устойчивость к температурам до 170°C (338°F) при рабочем режиме, 200°C (392°F) в пиковой точке.
Самозатухающий тип
SUPER-SCREW EVOLUTION с самозатухающим покрытием ISO 340 и ISO 284, обеспечивает безопасность в силосных установках и подземных шахтах.
Теплостойкий тип
SUPER-SCREW EVOLUTION может применяться на установках, работающих при температуре до 150°C (302°F) (рабочий режим), 170°C (338°F) – в пиковой точке.
Маслостойкий тип
SUPER-SCREW EVOLUTION существует также со специальным маслостойким покрытием, стойким к маслам и растворителям.
Полярный тип
SUPER-SCREW EVOLUTION стойкий к низким температурам, до -30°C (-22°F) (-50°C (-58°F) по заявке).
Подбор Super-Screw Evolution
Для того, чтобы определить подходящую модель SUPER-SCREW EVOLUTION, а также винты и лезвия для снятия обкладок, необходимо соотнести данные по ленте с нижеуказанной таблицей.
При работе с лентами от EP250 до EP 630 (200 PIW до 360 PIW), необходимо обращаться к гамме SUPER-SCREW EVOLUTION, указанной ниже. При работе с более высокими техническими параметрами, нежели значения, указанные ниже, просим Вас руководствоваться гаммой SUPER-SCREW.
| Толщина обкладок ленты до снятия резинового слоя | мм | 3+1 | 4+1,5 | 5+1,5 | 4+2 | 5+3 | 6+2 | 6+3 | 8+3 | |||||||||||
| inch | 1/8’’ + 1/32’’ | 5/32’’ + 1/16’’ | 3/16’’ + 1/16’’ | 5/32’’ + 1/16’’ | 3/16’’ + 1/8’’ | 1/4’’ + 1/16’’ | 1/4’’ + 1/8’’ | 5/16’’ + 1/8’’ | ||||||||||||
| Лезвие для снятия обкладок (в мм) | 3,5 | 4,5 | 4,5 | 4,5 | 2,5 | 4,5 | 3,5 | 6,5 | 2,5 | 6,5 | 3,5 | 8,5 | 3,5 | |||||||
SUPER-SCREW EVOLUTION | Лента ЕР или РР* | Втулок | Размер винтов | |||||||||||||||||
| H/мм | PIW | |||||||||||||||||||
| Super-Screw 35 | 250/2 | 250/3 | 200 | Единый размер втулок SUPER-SCREW EVOLUTION | 5x10 ; 5x12 | |||||||||||||||
| 315/2 | 315/3 | |||||||||||||||||||
| Super-Screw 40 | 400/2 | 400/3 | 228 | 5x10 ; 5x12 | ||||||||||||||||
| Super-Screw 63 | 500/3 | 500/4 | 360 | 5x12 ; 5x14 | ||||||||||||||||
| 630/2 | 630/3 | 5x12 ; 5x14 | ||||||||||||||||||
| 630/4 | 630/5 | |||||||||||||||||||
| Super-Screw 65 | 500/3 | 500/4 | 360 | 5x14 ; 5x16 | ||||||||||||||||
| 630/2 | 630/3 | |||||||||||||||||||
| 630/4 | 630/5 | |||||||||||||||||||
Длина Super-Screw Evolution для ленты
Сторона А (мм) | Количество винтов | Количество втулок | Сторона А (мм) | Количество винтов | Количество втулок | |
Ширина ленты (мм) | SUPER-SCREW EVOLUTION 35 - 40 | SUPER-SCREW EVOLUTION 63 - 65 | ||||
| 500 | 517 | 46 | 2 | 517 | 92 | 2 |
| 600 | 630 | 56 | 3 | 630 | 112 | 3 |
| 650 | 675 | 60 | 3 | 675 | 120 | 3 |
| 800 | 832 | 74 | 3 | 832 | 148 | 3 |
| 900 | 945 | 84 | 4 | 945 | 168 | 4 |
| 1000 | 1035 | 92 | 4 | 1035 | 184 | 4 |
| 1200 | 1260 | 112 | 4 | 1260 | 224 | 4 |
| 1300 | 1350 | 120 | 5 | 1350 | 240 | 5 |
| 1400 | 1462 | 130 | 5 | 1462 | 260 | 5 |
| 1500 | 1575 | 140 | 5 | 1575 | 280 | 5 |
| 1600 | 1665 | 148 | 6 | 1665 | 296 | 6 |
| 1800 | 1890 | 168 | 6 | 1890 | 336 | 6 |
| 2000 | 2092 | 186 | 7 | 2092 | 372 | 7 |
Технические данные Super-Screw Evolution:
SUPER-SCREW EVOLUTION | ||||
35 | 40 | 63 | 65 | |
Максимальная нагрузка на разрыв ленты | 315 N/mm | 400 N/mm | 630 N/mm | 630 N/mm |
Минимальный Ø намотки | 200 mm | 250 mm | 300 mm | 300 mm |
Толщина верхней части соединения | 3,5 mm | 3,5 mm | 4 mm | 4 mm |
| Толщина нижней части соединения | 3 mm | 3 mm | 3 mm | 3 mm |
SUPER-SCREW EVOLUTION 35 - 40 Необходимое количество: | SUPER-SCREW EVOLUTION 63 - 65 Необходимое количество: | |||||||||
1 m | 1 бухта 3 m | 1 бухта 5 m | 1 бухта 10 m | 1 бухта 25 m | 1 m | 1 бухта 3 m | 1 бухта 5 m | 1 бухта 10 m | 1 бухта 25 m | |
Винты | 92 | 276 | 460 | 920 | 2300 | 184 | 552 | 920 | 1840 | 4600 |
| Втулки | 4 | 12 | 20 | 40 | 100 | 4 | 12 | 20 | 40 | 100 |
| Биты PZ2 | 1 | 1 | 1 | 2 | 2 | 1 | 1 | 1 | 2 | 2 |
