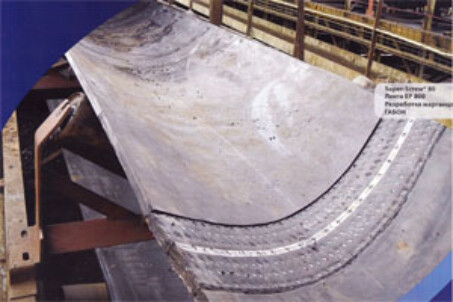

Гибкое привинчиваемое соединение MLT Super-Screw
Компания MLT Minet Lacing Technology разработала соединение SUPER-SCREW: привинчиваемое гибкое соединение на резиновой основе. Специально разработанные шурупы-саморезы (с нарезанием резьбы): раздвигают нити ленты, не разрезая их. Система привинчивания позволяет устанавливать SUPER-SCREW вне зависимости от:
- Конфигурации конвейера- Условий доступа
- Метеорологических условий
- Температуры (от -50 до 200°С в верхней отметке)
SUPER-SCREW значительно сокращает время останова. Данное соединение выдерживает рабочее напряжение до 200 N/мм (лента с разрывным напряжением до 2000 N/мм). Соединение может быть выполнено на разных резиновых основах.
Преимущества:
• Быстрота (оптимизированное время ремонта)
• Вне зависимости от климатических условий/конфигурации конвейера/окружающей температуры (от -50 до 200°С в верхней отметке)
• Без электропитания, достаточно аккумуляторного шуруповерта
• Без предварительного сверления
• Шурупы-саморезы (с нарезанием резьбы)
• Герметичность
• Гибкость
• Прочность к износу и порезам
• Идеальный вариант для круглых лент
• Соединяет 2 ленты с разным составом
• Высокая прочность на растяжение
• Совместимость с небольшими диаметрами намотки
• Идеальный вариант для высокотемпературных лент
• Совместимость со скребками
• В рулоне или в размер
• Разные варианты резины
Технические характеристики Super-Screw:
Super-Screw | 35 | 63 | 65 | 80 | 85 | 100 | 105 | 125 | 127 | 180 | 185 | 200 | 205 |
| Конечная толщина ленты, мм | 4-11 | 4-13 | 4-13 | 4-15 | 5-15 | 6-15 | 6-15 | 7-20.5 | 7-19 | 7-20.5 | 7-19 | 7-19 | 7-17.5 |
| Максимальное рабочее натяжение ленты, N/мм | 31 | 63 | 63 | 80 | 80 | 100 | 100 | 125 | 125 | 180 | 180 | 200 | 200 |
| Максимальное разрывное натяжение ленты, N/мм | 315 | 630 | 630 | 800 | 800 | 1000 | 1000 | 1250 | 1250 | 1800 | 1800 | 2000 | 2000 |
| Мин Ø намотки, мм | 160/200 | 220/300 | 250/300 | 250/350 | 270/400 | 300/400 | 350/400 | 350/400 | 350/500 | 400/800 | 500/800 | 500/1000 | 650/1000 |
| Толщина верхней пластины, mm (± 1 мм) | 4.5 | 5 | 6.5 | 6 | 7.5 | 7.5 | 9 | 6.5 | 8.5 | 6.5 | 8.5 | 8.5 | 10 |
| Толщина нижней пластины, mm (± 1 мм) | 3.7 | 4 | 4 | 4.5 | 4.5 | 4.5 | 4.5 | 6 | 6 | 6 | 6 | 6 | 6 |
| Ширина Super-Screw, мм | 62 | 110 | 110 | 156 | 156 | 156 | 156 | 266 | 266 | 266 | 266 | 266 | 266 |
| Ширина разделываемой части, тянущая сторона, мм | 24 | 50 | 50 | 72 | 72 | 72 | 72 | 126 | 126 | 126 | 126 | 126 | 126 |
| Ширина разделываемой части, утягивающая сторона, мм | 38 | 60 | 60 | 84 | 84 | 84 | 84 | 140 | 140 | 140 | 140 | 140 | 140 |
| Количество шурупов в метре | 110 | 200 | 200 | 280 | 280 | 280 | 280 | 254 | 254 | 254 | 254 | 254 | 254 |
Ø шурупов, мм | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 |
| Длина бобин, в метрах | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 15 | 15 | 15 | 15 | 15 | 15 |
| Необходимое количество шурупов | 2750 | 5000 | 5000 | 7000 | 7000 | 7000 | 7000 | 3810 | 3810 | 3810 | 3810 | 3810 | 3810 |
| Необходимое количество ведер с шурупами (2 500 шурупов) | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 2 ведра с 2000 шурупов | |||||
| Необходимое количество коробок со вставками | 1 коробка с 250 вставками | 6 коробок с 25 вставками | |||||||||||
| Пакетики на 25 наконечников PZ | 1 пакетик с наконечниками PZ2 | 1 пакетик с наконечниками PZ3 | |||||||||||
Таблица выбора шурупов и вставок Super-Screw
Шурупы для Super-Screw были специально разработаны компанией MLT. Шурупы-саморезы (с нарезанием резьбы): раздвигают нити ленты, не разрезая их.
В случае установки на ленту с твердой основой или однопрокладочного типа, необходимо брать более длинные шурупы.
Шурупы Ø5мм и вставки для Super-Screw 35 до 105
SUPER-SCREW | 35 | 63 | 65 | 80 | 85 | 100 | 105 | |
| Количество шурупов в метре | 110 | 200 | 200 | 280 | ||||
| Количество вставок в метре | 10 | |||||||
| Наконечник | PZ 2 | |||||||
Конечная толщина ленты, мм | Арт. вставок | Размер шурупов (Ø х L), мм | ||||||
SUPER-SCREW | ||||||||
35 | 63 | 65 | 80 | 85 | 100 | 105 | ||
| 4-5 | 506 | 5 х 10 | 5 х 10 | 5 х 12 | 5 х 12 | |||
| 5-7 | 506 | 5 х 12 | 5 х 12 | 5 х 14 | 5 х 14 | 5 х 16 | 5 х 16 | 5 х 18 |
| 7-9 | 508 | 5 х 14 | 5 х 14 | 5 х 16 | 5 х 16 | 5 х 18 | 5 х 18 | 5 х 20 |
| 9-11 | 510 | 5 х 16 | 5 х 16 | 5 х 18 | 5 х 18 | 5 х 20 | 5 х 20 | 5 х 22 |
| 11-13 | 512 | 5 х 18 | 5 х 18 | 5 х 20 | 5 х 20 | 5 х 22 | 5 х 22 | 5 х 24 |
| 13-15 | 514 | 5 х 22 | 5 х 24 | 5 х 24 | ||||
Шурупы Ø6,3мм и вставки для Super-Screw 125 до 205
SUPER-SCREW | 125 | 127 | 180 | 185 | 200 | 205 | |
| Количество шурупов в метре | 254 | ||||||
| Количество вставок в метре | 10 | ||||||
| Наконечник | PZ 3 | ||||||
Конечная толщина ленты, мм | Арт. вставок | Размер шурупов (Ø х L), мм | |||||
SUPER-SCREW | |||||||
125 | 127 | 180 | 185 | 200 | 205 | ||
| 7-8,5 | 608 | 6.3 х 19.5 | 6.3 х 21 | 6.3 х 19.5 | 6.3 х 21 | 6.3 х 21 | 6.3 х 22.5 |
| 8,5-10 | 610 | 6.3 х 21 | 6.3 х 22.5 | 6.3 х 21 | 6.3 х 22.5 | 6.3 х 22.5 | 6.3 х 24 |
| 10-11,5 | 612 | 6.3 х 22.5 | 6.3 х 24 | 6.3 х 22.5 | 6.3 х 24 | 6.3 х 24 | 6.3 х 25.5 |
| 11,5-13 | 612 | 6.3 х 24 | 6.3 х 25.5 | 6.3 х 24 | 6.3 х 25.5 | 6.3 х 25.5 | 6.3 х 27 |
| 13-14,5 | 616 | 6.3 х 25.5 | 6.3 х 27 | 6.3 х 25.5 | 6.3 х 27 | 6.3 х 27 | 6.3 х 28.5 |
| 14,5-16 | 616 | 6.3 х 27 | 6.3 х 28.5 | 6.3 х 27 | 6.3 х 28.5 | 6.3 х 28.5 | 6.3 х 30 |
| 16-17,5 | 618 | 6.3 х 28.5 | 6.3 х 30 | 6.3 х 28.5 | 6.3 х 30 | 6.3 х 30 | |
Цветовой код МLТ для различных версий Super-Screw
А - антиабразивный тип (стандарт)
С - температурный тип 150°C (170°C в верхней отметке)
R - замедляющий пламя 170°C (200°C в верхней отметке)
W - белое покрытие FDA с шурупами и вставками из нержавейки (макс. длина: 1,2м)
P - полярный тип -30°C (до -50°C под заказ)
G - для жирной массы (температурный тип 120°C)
F - самозатухающий ISO 340 & ISO 284 (для подземных шахт и силосных установок, MHSA)
