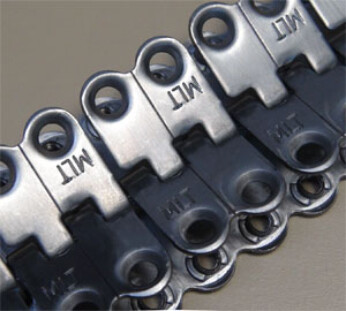

Соединение для тяжелых лент MLT MS
MS – это соединение для тяжелых лент на винтах-саморезах: нет необходимости в засверливании или в использовании установочного шаблона. Винты самостоятельно проходят через ленту (толщина ленты от 3.5 до 18 мм).
Простая и легкая установка данного соединения не требует специфического монтажного оборудования. Достаточно электрического или пневматического шуруповерта. Поэтому соединение MS – это экономичное, практичное и безопасное решение.
Соединение MS может устанавливаться на ленты с высокими показателями нагрузки на разрыв (до 1250Н/мм) и с диаметрами намотки от 75 до 450 мм. Установочные винты позволяют максимально плотно ужать соединения, создавая «эффект тисков».
Соединения MS изготавливаются из углеродистой оцинкованной стали, либо из немагнитной нержавеющей стали. MS из нержавеющей стали могут применяться для стыковки лент в пищевой промышленности, а также в случаях использования металлодетектора.
Соединение позволяет выполнять быструю стыковку резинотканевых лент.
Преимущества:
• нет необходимости в дорогостоящем оборудовании: достаточно шуруповерта
• быстрая установка = сокращенное время останова
• без предварительного засверливания лент / без использования установочных шаблонов.
• засверливание ленты выполняется непосредственно винтами
• зажим пластин соединения на ленте
• позволяет выполнить быстрый ремонт резинотканевых лент
• соединение может быть утоплено в ленту после снятия обкладок
• для большей прочности и герметичности: установить соединение MS на перевернутую ленту.
Технические характеристики соединений MS:
Состав | |
| Соединение | Углеродистая сталь оцинкованная или немагнитная нержавеющая |
| Винты | Оцинкованная сталь или нержавеющая немагнитная сталь |
| Соединительная ось | Кабель с полиамидной оплеткой из оцинкованной или нержавеющей стали |
MS 25 | MS 35 | MS 45 | MS 55 | MS 65 | |
| Конечная толщина ленты, мм | 3.5 - 7.5 | 4.5 - 10 | 6 - 11 | 9 - 15 | 10 - 18 |
| Максимальное рабочее натяжение ленты, Н/мм | 45 | 63 | 65 | 100 | 125 |
| Максимальная нагрузка на разрыв ленты, Н/мм | 450 | 630 | 650 | 1000 | 1250 |
| Ø соединительных осей, мм | 4 | 5.1 | 6.5 | 8 | 10 |
| Упаковка | Штучно, в зависимости от ширины ленты, планками от 300 до 3 000 мм. | ||||
